Routing EIGRP with 3 router + 1 ISP + 3 pc

Nama : Ricky Fahreza

Kelas : 13.5B.11

NIM : 13160826

No.Absen : 22

Selamat pagi, siang, sore dan malam klean-klean semua yang mengunjungi blog pribadi saya, semoga diberikan berkah oleh Tuhan Yang Maha Esa

Di postingan ane kali ini, ane akan menjelaskan routing EIGRP menggunakan apk Cisco Packet Tracer.

Berikut skema jaringan sederhana ane :

Berikut konfigurasinya :

Router 1

Router> en

Router# conf t

Router(config)#int s0/0/1
Router(config-if)#ip address 192.168.10.5 255.255.255.252

Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#int se0/1/0
Router(config-if)#ip address 172.16.3.1 255.255.255.252

Router(config-if)#no shutdown
Router(config)#int g0/0
Router(config-if)#ip address 172.16.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)#router eigrp 1
Router(config-router)#network 172.16.1.0
Router(config-router)#network 192.168.10.4
Router(config-router)#network 172.16.3.0
Router(config-router)#no auto-summary
Router(config-router)#do wr
Building configuration...

[OK]

Router(config-router)#exit

Router(config)#

Router 2

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se0/1/0
Router(config-if)#ip address 172.16.3.2 255.255.255.252

Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#int se0/1/1
Router(config-if)#ip address 192.168.10.9 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)#int g0/0
Router(config-if)#ip address 172.16.2.1 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#
Router(config)#router eigrp 1
Router(config-router)#network 172.16.2.0
Router(config-router)#network 172.16.3.0
Router(config-router)#network 192.168.10.8
Router(config-router)#network 209.165.200.224
Router(config-router)#no auto-summary
Router(config-router)#do wr
Building configuration...
[OK]

Router(config-router)#end
Router#

Router 3

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se0/0/1
Router(config-if)#ip address 192.168.10.6 255.255.255.252

Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#int se0/1/1
Router(config-if)#ip address 192.168.10.10 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)#int g0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#
Router(config)#router eigrp 1
Router(config-router)#network 192.168.10.4
Router(config-router)#network 192.168.10.8
Router(config-router)#network 192.168.1.0
Router(config-router)#no auto-summary
Router(config-router)#do wr
Building configuration...
[OK]

Router(config-router)#end
Router#

Router ISP

Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se0/1/1
Router(config-if)#ip address 209.165.200.254 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#
Router(config)#router eigrp 1
Router(config-router)#network 209.165.200.224

Router(config-router)#no auto-summary
Router(config-router)#do wr
Building configuration...
[OK]

Router(config-router)#end
Router#

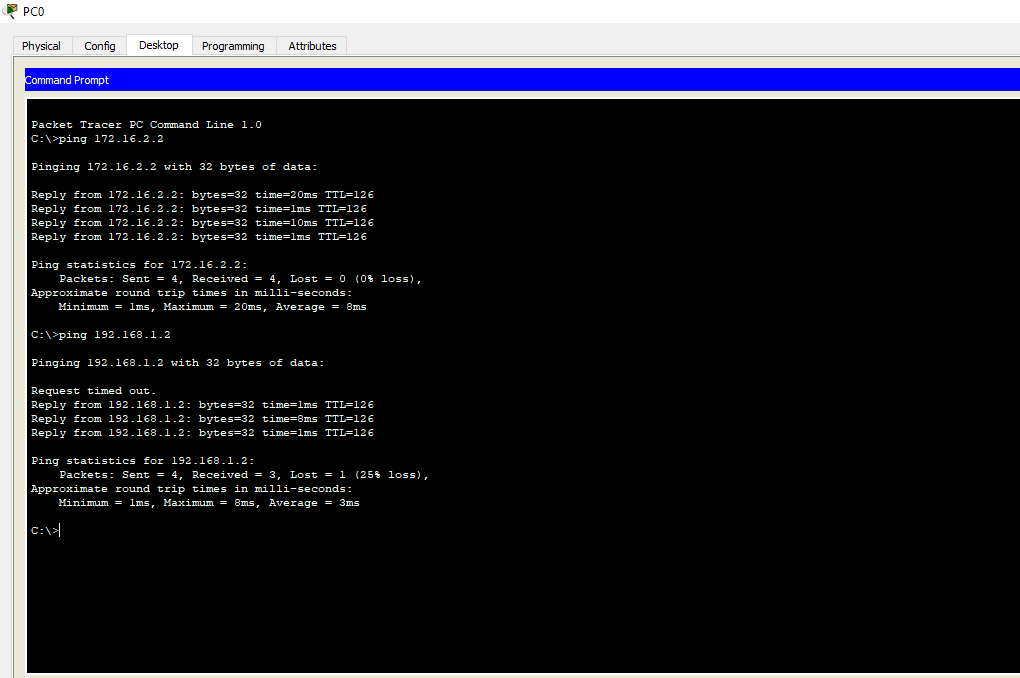

Jika sudah selesai konfigurasinya selanjutnya kita coba test ping dari pc 1 ke pc 2

Sekian dari saya semoga bermanfaat jika ada yang ingin ditanyakan komen kolom dibawah
